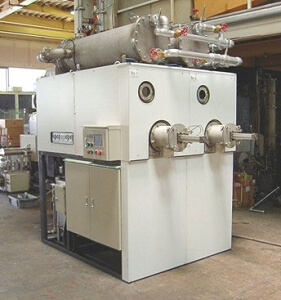

V-CyCle（減圧脱水乾燥装置）
含水廃液を減容化する減圧脱水乾燥装置。
産業廃棄物として社外に出している廃水、廃液を見直しませんか？
産業廃棄物として社外に出している廃水、廃液を見直しませんか？
- この廃水、廃液から水分を除去してしまえば費用が激減しませんか？
- この廃水、廃液中の水や有価物をリサイクル使用しませんか？
- 「V-CyCle」は
-
- 工場廃水の減量化を減圧蒸留によって脱水乾燥を行います
- 廃水減量化のためのシンプルかつ効率的な装置です
- 産業廃棄物削減、排水再利用など、環境保全に実力発揮します
「V-CyCle」の特徴
- 減圧方式による低加熱、少スペースの実現
- 原水投入から釜残排出まで完全自動運転
- 処理後ケーキの含水率1～5%も可能
- 密閉構造による臭気、騒音対策
- 有機・無機の混合廃液も処理可能
- 蒸留釜内に独自のスクレーパ（撹拌・排出スクリュー）を内蔵している為、スケーリングに強い。

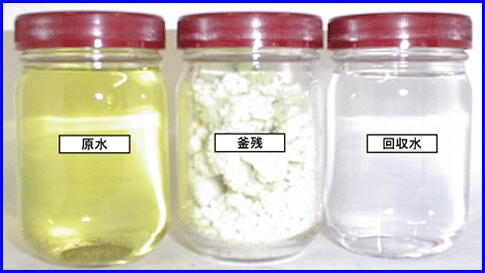

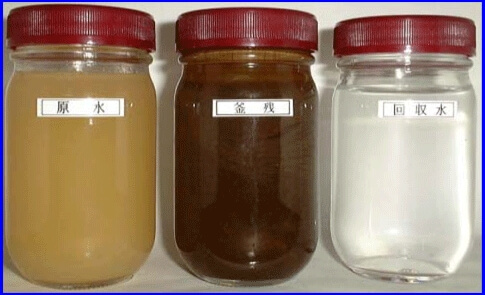

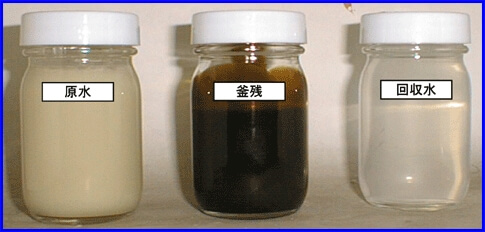

処理廃水事例
「V-CyCle」で脱水乾燥処理ができる廃液の事例として次のものがあります。
水溶性切削油廃水 / メッキ廃水 / 塗装ブース廃水 / バレル研磨廃液 / フッ酸処理廃水 / 焼酎蒸留廃液 / 有機廃液、有機汚泥 / 洗浄廃水 / 食品加工廃水 / 飲料製造廃水 / 発酵・醸造廃水 / 製紙・パルプ廃水 / 製茶工場廃水
仕様
| 装置名 | 処理能力 | 外径寸法 (W×D×H) |
スチーム （0.3MPa～0.8MPa） |
電力 （200V 50Hz 60Hz） |
計装空気 （0.5MPa以上） |
冷却水 （温度30℃以下 圧力0.2MPa以上） |
本体重量 |
|---|---|---|---|---|---|---|---|
| V-CyCle G25型 | 約20～25L/h | 1150×1750×1550 1150×1747×1750 |
電気ヒータ式 使用量25Kg/h |
23.2kW 2kW |
0.1㎥(N)/h | 50L/min | 500kg 450kg |
| V-CyCle G50型 | 約40～50L/h | 1150×1747×1948 | 使用量50Kg/h | 3.10kW | 0.1㎥(N)/h | 96L/min | 600kg |
| V-CyCle G100型 | 約80～100L/h | 750×2470×2470 | 使用量100Kg/h | 4.35kW | 0.1㎥(N)/h | 192L/min | 1,600kg |
| V-CyCle G150型 | 約120～150L/h | 800×2702×2560 | 使用量150Kg/h | 4.35kW | 0.1㎥(N)/h | 285L/min | 2,000kg |
| V-CyCle G300型 | 約240～300L/h | 1870×2702×2700 | 使用量300Kg/h | 7.30kW | 0.1㎥(N)/h | 570L/min | 3,700kg |
| V-CyCle G500型 | 約400～500L/h | 2375×3641×3100 | 使用量500Kg/h | 11.80kW | 0.1㎥(N)/h | 958L/min | 5,500kg |
| V-CyCle G750型 | 約600～750L/h | 3425×3641×3100 | 使用量750Kg/h | 17.0kW | 0.1㎥(N)/h | 1437L/min | 8,000kg |
| V-CyCle G1000型 | 約800～1000L/h | 4505×4129×3100 | 使用量1000Kg/h | 22.60kW | 0.1㎥(N)/h | 1980L/min | 11,000kg |
